Четырёхуровневая роликовая сушилка шпона
Тип шпона: Четырёхуровневая роликовая сушилка шпона.
Диапазон толщины шпона: 0,8мм-8 мм.
Мощность сушки: около 120 м3 в день.
Содержание влаги в шпоне: от свежего шпона до 8-10% (доступно индивидуальное содержание влаги).
Комплексная стоимость сушки шпона: 12 долларов США/м3, включая затраты на рабочую силу, топливо и электроэнергию.
Материал ролика: Q235B, φ102 специальная трубка вала.
Источник тепла: горелка на биомассе, 10 тонн, 6 миллионов ККАЛ/ч.
Топливо: измельченные отходы древесины, кора деревьев, древесная щепа.
Описание четырёхуровневой роликовой сушилки шпона
Четырёхуровневая роликовая сушилка шпона имеет стандартную рабочую ширину 3000 мм. 38-метровая четырёхуровневая роликовая сушилка состоит из автоматической подачи шпона, 17 секций нагрева, одной охлаждающей секции, секции наружной подачи шпона и 10-тонной горелки биомассы (6 миллионов ККАЛ / ч) в качестве источника тепла. Общая длина линии автоматической осушителя шпона составляет 49 метров, а общая мощность сушильной машины для шпона составляет 236,5 кВт. Дымовые газы выдуваются из горелки биомассы в теплообменники внутри сушилки шпона и превращаются в чистый горячий воздух, который затем попадает в поверхность и заднюю часть движущегося шпона. Таким образом, избыточная влага удаляется из свежего шпона, а высушенный шпон становится плоским с равномерным содержанием влаги после сушки ролика.
Сушилка на заводе клиента в Мьянме
Роликовая сушилка для шпона и загрузочная система
Преимущества четырёхуровневой роликовой сушилки шпона
1. Четырёхуровневая роликовая сушилка шпона: рабочая ширина 3,0 м, основной корпус стержневой роликовой сушилки имеет длину 38 метров, длина нагревательной секции 34 метра и охлаждающей секции длиной 4 метра.
2. Ролик: используйте специальную трубку вала φ102. Подшипники 4-палубной машины для сушки шпона отличались устойчивостью к высокой температуре 500 градусов Цельсия и низкой температуре -20 градусов Цельсия. который не нуждается в впрыске масла и простое обслуживание в ежедневной эксплуатации.
3. Автоматическая подача и система сбора шпона установлены для осушителя шпона. Всего нужно 1-2 человека на обоих концах сушилки, что решает проблему высокой трудоемкости.
4. Горелка для биомассы является эксклюзивным запатентованным продуктом, который может сжигать измельченную древесную щепу и кору деревьев непосредственно в качестве топлива, решая проблему накопления отходов на заводах по производству шпона и фанеры. При этом расходы на топливо снижаются в основном.
5. Расположение вентилятора горячего воздуха находится на боковой стороне осушителя шпона Shine. С одной стороны, это может уменьшить высоту оборудования. С другой стороны, тепло более концентрировано, а потери тепла меньше. Двигатель вентилятора горячего воздуха находится на стороне сушилки шпона, где температура не так высока, поэтому двигатели находятся в подходящем рабочем состоянии, что продлевает срок его службы. И последнее, но не менее важное: он очень удобен для ежедневного обслуживания оборудования.
6. Требуется меньше обслуживания для осушителя шпона Shine и отсутствие заклинивания / засорения шпона, что приводит к меньшему времени простоя.
7. У нас есть профессиональная команда R & D, которая может проектировать различные модели в соответствии с особыми требованиями клиента.
8. У нас есть идеальная система послепродажного обслуживания, которая может предоставить 24 онлайн-сервиса; дистанционное управление доступно по запросу, регулярные визиты клиентов, достаточная поставка запасных частей в срок. Полностью решить проблемы клиентов.
Видео четырёхуровневой роликовой сушилки шпона
Технические параметры четырёхуровневой роликовой сушилки шпона
Модель No | ГУТ30-38 |
Рабочая ширина | 3.0м |
Количество этажей | 4шт |
Материал ролика | Q235B, φ102 специальная валовая трубка |
Длина зоны нагрева | 34м |
Длина зоны охлаждения | 4м |
Толщина и размер шпона | 0.6-8мм |
Конечная влажность (%) | Свежий шпон примерно до 8-10% |
Нагревательный материал и температура сушки | Древесные отходы, регулируемая при температуре 140-180°C. Точность контроля температуры ±5°C. Существует автоматическая система контроля температуры и регулирования скорости, которая может гарантировать стабильное содержание влаги. |
Производительность(м³/ч) | 5 |
Скорость подачи | 5-22 м/мин, цепь 16А |
Вентилятор горячего воздуха | Мощность: 5,5 кВт (17шт) |
Тяговый электродвигатель | Мощность: 5,5 кВт, контроль частоты (4шт) |
Вентилятор холодного воздуха | Мощность: 4 кВт (8шт) |
Вентилятор забора воздуха | Мощность: 15 кВт (2шт) |
10-тонная горелка на биомассе | Мощность: 16,5 кВт |
Общая мощность | 194кВт |
Фактическое потребление электроэнергии | Около 136 кВтч в час |
Компоновочный чертеж четырёхуровневой роликовой сушилки шпона

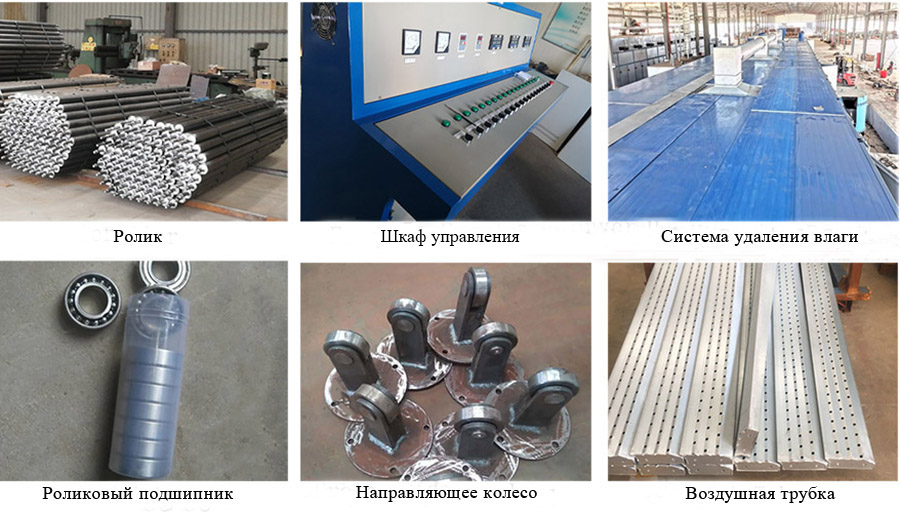

Детали сушилки для шпона
Сертификаты Shine
Отгрузки роликовых сушилок
Визиты клиентов
Клиенты со всего мира посещают
Наши услуги
1. Все виды пресс-формы для фена могут быть изготовлены по конкретным требованиям заказчика.
2. Все цены основаны на FOB QINGDAO, Китай
3. Оплата T/T или аккредитивом.
4. Все параметры выше просто для справки, так как мы постоянно обновляем.
5. Упаковка: Стандартная экспортная упаковка.
6. Гарантия: На всю машину распространяется гарантия сроком на один год, за исключением электрических деталей.
7. Любые проблемы машины, пожалуйста, не стесняйтесь обращаться к нам. Мы постараемся сделать все возможное, чтобы это сделать.
Предпродажные услуги:
1) Предоставить бесплатную консультацию всей машины для сушки шпона.
2) В соответствии с особыми требованиями клиентов, предлагая разумный план и бесплатный дизайн, чтобы помочь выбрать оборудование.
3) Добро пожаловать на наш завод.
Услуги во время продаж:
1) Осмотрите машину перед выездом с завода.
2) Зарубежная установка и отладка оборудования.
3) Обучение операторов первой линии.
Послепродажное обслуживание:
1) 24-часовой онлайн-сервис.
2) Предоставьте ВИДЕО с установкой и отладкой оборудования.
3) Обеспечить технический обмен.
4) Возможно обслуживание от двери до двери.
